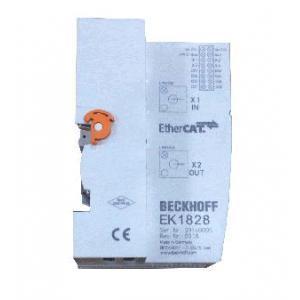

BECKHOFF耦合器EK1828
- 品牌名稱: beckhoff
- 分類名稱:高低壓電器 開關 電源 電線電纜 原產國家:德國
產品簡述
BECKHOFF耦合器EK1828
這種緊湊型設計特別特別適合用于具有少量 I/O 的應用
與 EK1100 一樣,EK18xx 系列耦合器也可以通過所有 EL/ES 端子模塊擴展
數字量 I/O 采用的是單線制連接技術。接線采用直插式連接技術,無需工具
EK1828 有 4 個數字量輸入和 4 個數字量輸出
數據傳輸率 100 Mbaud
總線接口 2 x RJ45
額定電壓 24 V DC(-15 %/+20 %)
E-bus 電流負載 1000 mA
Up 電流消耗 40 mA + 負載
Us 電流消耗 100 mA +(Σ E-bus 電流/4)
輸入點數 4
規范 EN 61131-2,type 1/3
“0” 信號電壓 -3…+5 V(EN 61131-2,type 1/3)
“1“ 信號電壓 15…30 V(EN 61131-2,type 3)
輸入濾波 3.0 ms
輸入電流 通常為 3 mA (EN 61131-2, type 3)
輸出點數 8
負載類型 電阻式負載、電感式負載、電燈負載
最大輸出電流 每通道 0.5 A(短路保護)
短路電流 典型值 < 2 A
反向電壓保護 有
斷裂能 < 150 mJ/通道
開關時間 通常為 TON:60 μs, TOFF:300 μs
電氣隔離 500 V(電源觸點/電源電壓/Ethernet),
500 V(E-bus/場電位)
導線類型 實心線、絞線和線鼻子
導線連接 實心線:直插式連接技術;絞線和線鼻子:用螺絲刀驅動彈簧
額定截面積 實心線:0.08…1.5 mm2;絞線:0.25…1.5 mm2;線鼻子:0.14…0.75 mm2
工作/儲藏溫度 -25…+60 °C/-40…+85 °C
相對濕度 95 %,無冷凝
抗振/抗沖擊性能 符合 EN 60068-2-6/EN 60068-2-27 標準
抗電磁干擾/抗電磁輻射性能 符合 EN 61000-6-2/EN 61000-6-4 標準
防護等級/安裝位置 IP 20/可變
認證 CE,UL
Beckhoff公司介紹:
德國倍福自動化有限公司(Beckhoff)的總部位于德國威爾市。公司始終以基于PC的自動化新技術作為發展理念,所生產的工業PC、現場總線模塊、驅動產品和TwinCAT自動化軟件構成了一套完整的、相互兼容的控制系統,可為各個工控領域提供開放式自動化系統和完整的解決方案。
隨著公司的迅速發展,Beckhoff先后在奧地利、比利時、丹麥、芬蘭、法國、匈牙利、意大利、挪威、波蘭、俄羅斯、斯洛文尼亞、西班牙、瑞典、瑞士、土耳其、英國以及澳大利亞、巴西、加拿大、中國、印度、以色列、日本、馬來西亞、新西蘭、新加坡、南非、阿聯酋及美國設立了分公司。加上世界各地的合作伙伴,Beckhoff公司的業務已遍及60多個國家。
Beckhoff運動控制:
數字式緊湊型伺服驅動器和同步伺服電機
自動化軟件 TwinCAT 提供了運動控制解決方案,與其相結合,Beckhoff 驅動技術代表著一種領先而又全面的驅動系統技術。Beckhoff 基于 PC 的控制技術是實現高動態性單軸和多軸定位任務的理想選擇。帶有高性能 EtherCAT 系統通訊的 AX5000 伺服驅動系列提供了最高性能與動態性。
TwinCAT 提供綜合全面的 NC 和 CNC 功能。相關的 PLC 功能庫和工程工具進一步完善了軟件解決方案。
一套完整的 Beckhoff 驅動技術解決方案包括:
緊湊型伺服驅動器 AX5000, AX2000, AX2500,
同步伺服電機 AM2000, AM3000, AM3500,
直線伺服電機 AL2000, AL2400, AL2800, AL3800,
步進電機 AS1000,
用于伺服電機和步進電機的行星齒輪減速機,
以及種類繁多的驅動技術附件。
Beckhoff 一直將開放式控制技術運用于驅動單元中。通過諸如 EtherCAT、Ethernet、PROFIBUS、CANopen、DeviceNet、SERCOS interface 或者 Lightbus 之類的標準現場總線,可以將驅動設備集成到各種復雜的系統中。
Beckhoff面板型PC:
面板型 PC CP62xx, CP64xx, CP65xx, CP67xx, CP71xx, CP72xx, CP77xx 系列
面板型 PC 適合安裝在控制柜的前部(CP6xxx)或安裝在安裝臂系統上(CP7xxx)。各種控制面板配以不同型號的疊加式 PC,即可組成多種面板型 PC。若裝有在嵌入式 Windows XP 或 Windows XP 專業版下運行的 TwinCAT 等自動化軟件,則可為機械制造和設備安裝工程應用場合提供一個功能強大的平臺。
適用于各種應用場合的面板型 PC
所有面板型 PC 都配備了功能強大的組件,一個 3.5 英寸的插槽式或 ATX 主板,采用 Intel? Core? Duo 或 Core?2 Duo 處理器。視可用的安裝空間不同,這些系列為每個應用場合提供合適的面板型 PC。所有的機箱在空間利用和易于拆裝組件方面進行了優化設計。
內存可以從 512 MB DDR2RAM 擴展到 3 GB,用于帶 Core?2 Duo 或 Core?2 Quad 的 CP65xx,甚至可擴展到 8 GB,這需要一個 64 位的操作系統。
機箱易于快速拆卸組裝。拆下蓋子后,可任意拆卸插卡和驅動器。在許多實際應用中,機箱可以靈活適配各種具體應用要求。
Beckhoff控制柜PC:
19 英寸抽拉式工業 PC C51xx
控制柜式工業 PC C61xx
控制柜式工業 PC C62xx
控制柜式工業 PC C63xx
控制柜式工業 PC C65xx
控制柜式工業 PC C66xx
控制柜式工業 PC C69xx
伺服驅動器/馬達
數字式緊湊型伺服驅動器和同步伺服電機
自動化軟件 TwinCAT 提供了運動控制解決方案,與其相結合,Beckhoff 驅動技術代表著一種領先而又全面的驅動系統技術。Beckhoff 基于 PC 的控制技術是實現高動態性單軸和多軸定位任務的理想選擇。帶有高性能 EtherCAT 系統通訊的 AX5000 伺服驅動系列提供了最高性能與動態性。
TwinCAT 提供綜合全面的 NC 和 CNC 功能。相關的 PLC 功能庫和工程工具進一步完善了軟件解決方案。
一套完整的 Beckhoff 驅動技術解決方案包括:
緊湊型伺服驅動器 AX5000, AX2000, AX2500,
同步伺服電機 AM2000, AM3000, AM3500,
直線伺服電機 AL2000, AL2400, AL2800, AL3800,
步進電機 AS1000,
用于伺服電機和步進電機的行星齒輪減速機,
以及種類繁多的驅動技術附件。
Beckhoff 一直將開放式控制技術運用于驅動單元中。通過諸如 EtherCAT、Ethernet、PROFIBUS、CANopen、DeviceNet、SERCOS interface 或者 Lightbus 之類的標準現場總線,可以將驅動設備集成到各種復雜的系統中。
